Case Study

浮彫り研磨

フィラー入り樹脂の内部構造分析調査

目的

フィラ―入り樹脂の表面から内部までのフィラーの配置・密着・欠陥などの様相をSEMで精密に観察・分析を行う。

断面出し研磨の課題
・断面出し研磨では樹脂の流れや移着が発生してしまう。
フィラー自体が研磨時損傷や破断を受け状態確認が難しい。
・1回の分析視野の中に3D情報があったらなお良い。

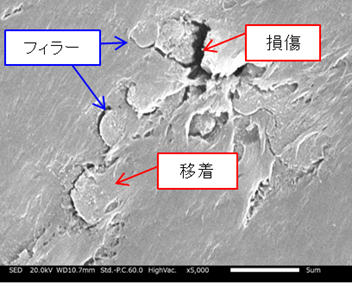

切断研磨断面SEMx5,000

PERET斜め研磨実施

必要な深さまでを斜め研磨をした。

[研磨条件] 粒子多角アルミナ1.2µm
標準投射力
加工時間30min
[中央深さ] 21μm
[参考表面粗さ] フィラー等の径に依存
[研磨表面形状] 中央部が深いすり鉢状の研磨形状

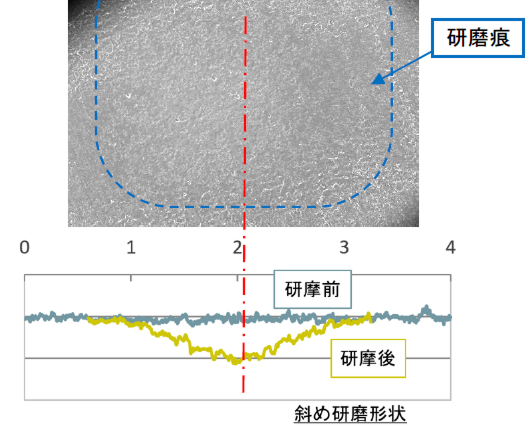

A-A 断面形状プロファイル

SEM観察と評価

PERET研磨痕の内部と表面部を拡大して比較した。

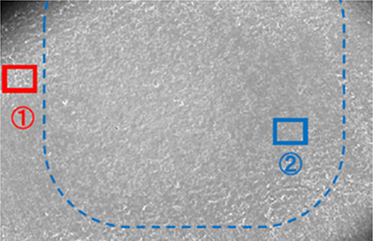

赤枠部と青枠部をそれぞれ拡大観察

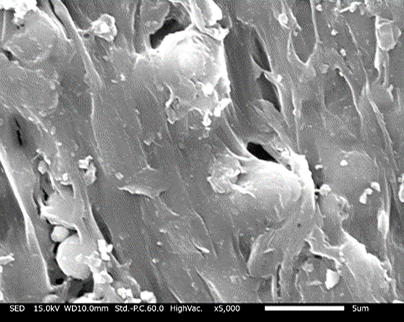

① 表面x5,000

配線部拡大 x2,000

・樹脂の流れやフィラーが確認できる。
・フィラーの表面に樹脂が覆っている。
所々空孔がある。

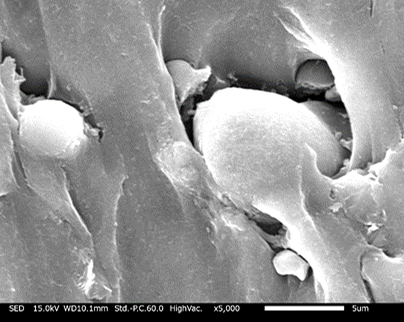

② 内部x5,000

回路直部拡大

・フィラーがクリアに露出して見える。
・フィラーと樹脂の結合様相が見える。
・欠陥部や空孔の様相が見える。
