斜め研磨浮彫り研磨

CFRP材の内部構造分析調査

CFRPの強化繊維とマトリックス材の構成や欠陥及び密着状態をSEMで精密に観察・分析を行う。

断面出し研磨の課題
・断面出し研磨では平坦になることで界面部がぼやけてしまう。
・繊維自体が研磨時損傷や破断を受け状態確認が難しい。
・1回の分析視野の中に3D情報（広さと深さ）が欲しい。

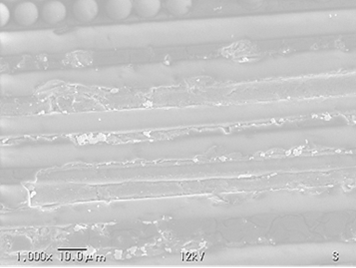

切断研磨断面SEMx1,000

繊維が出るまでの深さまで斜め研磨をした。

観察
・欠陥などが視野の中で浮彫り状態になっている。
・繊維が個別に浮彫りされている。

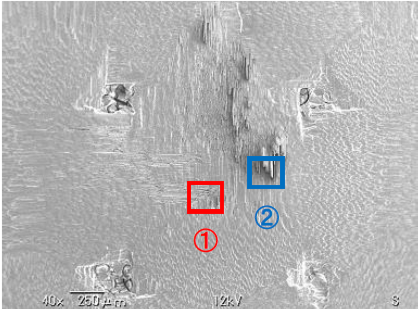

PERET研磨痕の繊維部が露出している２か所を比較した。

赤枠部と青枠部をそれぞれ拡大観察

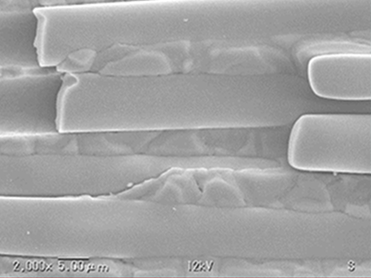

① 繊維部の拡大x2,000

・繊維間の樹脂が露出している。
・繊維と樹脂の密着状態が観察できる。

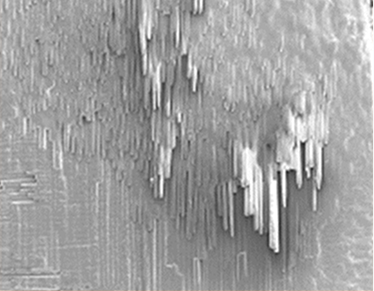

② 繊維部の縦・横露出x100

・写真上部は縦の繊維束・下部は横の繊維束が見える。
・繊維と樹脂の深さ方向移り変わりが見える。
