アルミ表面アルマイト処理の分析事例

・スマホなどのアルミ筐体の表面に施されているアルマイト処理の層内分布や界面の観察・分析をSEMで詳細に行う。

断面出し研磨の課題
・断面出し研磨では研磨面が2次元平面で情報量が少なく、実態と同じような3D表面が欲しい。
・技能が必要で難しい。
・ポリッシュでは研磨面が粗く正確な分析が出来ない。
・CPで表面を仕上げるとイオン結合で実態と異なってしまう。
・封孔の確認は高倍率の分析装置が必要になる。

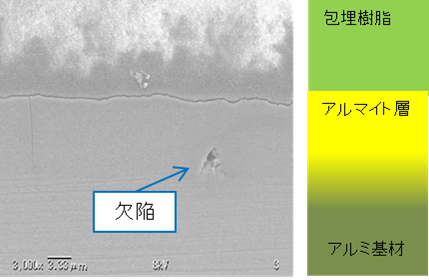

アルマイト断面SEM　x3,000

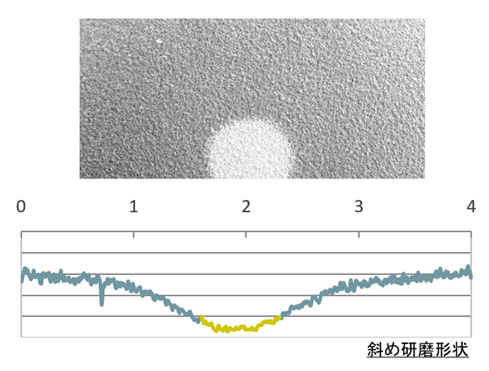

半面マスクして斜め研磨をした。

観察
・研磨痕の中央部にアルミ基材の露出が見える。
・封孔物の強弱がそのまま凹凸状態で残っている。

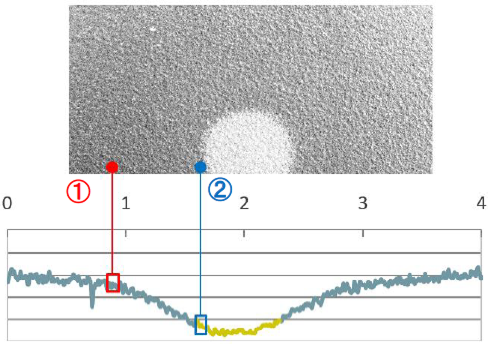

PERET研磨部のアルマイト中間部とアルミとアルマイト界面部を拡大し比較した。

赤枠部と青枠部をそれぞれ拡大観察

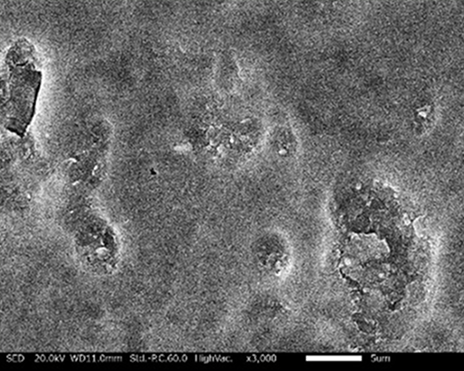

アルマイト中間部拡大 x3,000

・アルマイト内の封孔物がはっきりわかる。
・封孔の分布が明確に計測できる。
・XPSやEDXで材質分析等がしやすくなっている。

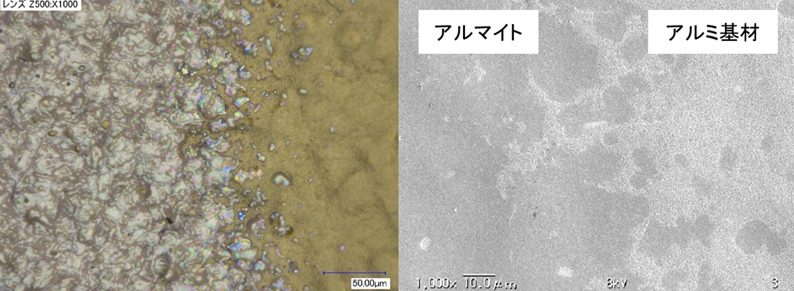

アルミとアルマイト界面 x1,000（左光学、右SEM）

・アルマイトからアルミ基材まで連続して視野内にある。
・光学像にははっきりと差があり観察に適している。
・界面が徐々に変化している様子が手に取るようにわかる。
・XPSやEDX等でより詳細な分析が可能になる。
